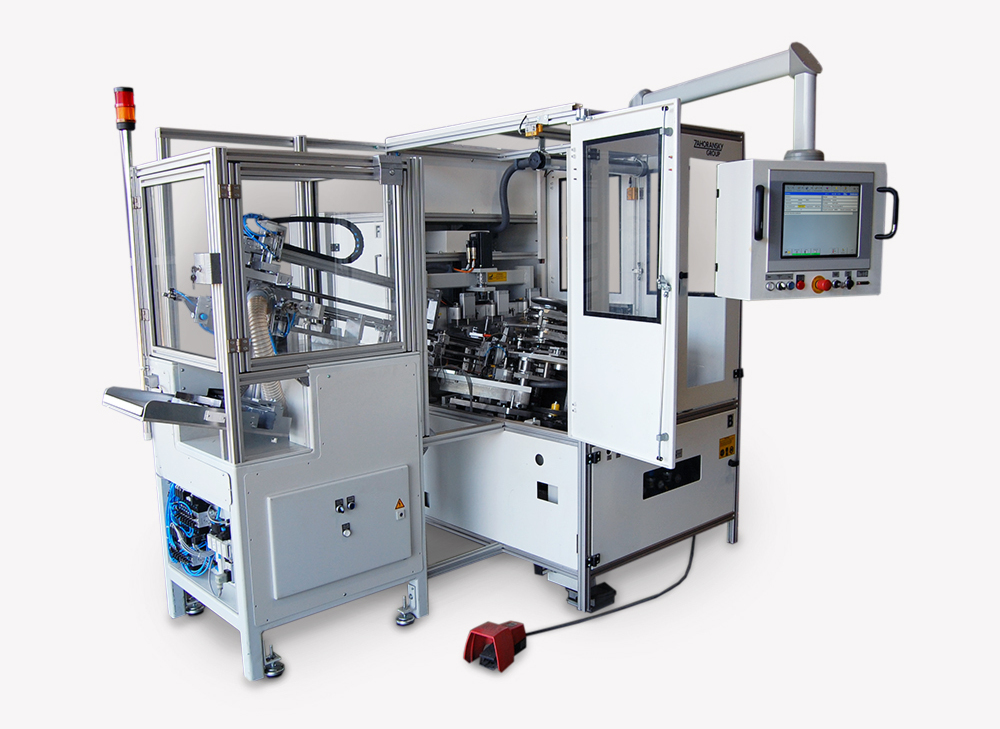

Bündelmagazin

Die Filamentbündel werden auf die Rutsche gelegt, die als Magazin dient. Ein Schieber entnimmt das Bündel und übergibt es nach oben, wo es darauf wartet, von der Beborstungsmaschine abgerufen zu werden.

Folientrenner

Sobald vom Borstenkasten der Stopfmaschine das Signal kommt, wird die Folie vom Filamentbündel getrennt und über einen Absaugschlauch abtransportiert.

Zubringer

Das Bündel wird mittels Greifersystem an den Zubringer übergeben. Von dort gelangen die Filamente nun vorportioniert und verlustfrei in den Borstenkasten der Stopfmaschine. Je nachdem, wie viele Kanäle hier vorhanden sind, gibt es den WOMAtec Filamentlader auch für den Einsatz mit mehreren Farben.

Steuerung

Das Filamentbeladesystem arbeitet mit einer eigenständigen Steuerung, ein Eingreifen in die Steuerung und Software der Beborstungsmaschine ist nicht notwendig. Es wird lediglich an einer festgelegten Stelle im Borstenkasten ein Signal abgegriffen, über das der Filamentlader aktiviert wird. NOT-Halt und Start/Stopp Funktion beider Maschinen sind jedoch so miteinander verbunden, dass Kollissionen vermieden werden und die Sicherheit stets gewährleistet ist.

Maschinenrahmen

Alles an Bord - in dem soliden geschweißten Stahlrahmen verbergen sich Ventilinsel und Schaltschrank. Pulverbeschichtete Verkleidungsbleche schützen den Innenraum vor Verschmutzung und sorgen für eine aufgeräumte Optik. Umhausungen an sicherheitsrelevanten Stellen sind mit Endschaltern gesichert.

Automatisierungslösungen

Sie wollen Ihren Produktionablauf optimieren oder automatisieren? WOMAtec entwickelt und baut Maschinen für besondere Anwendungen. Von der Planung über die CAD Konstruktion bis hin zur Fertigung sind wir der richtige Ansprechpartner für Sie.

Wir bemühen uns bei der Planung individueller Lösungen um:

  • eine einfache Bedienung und Wartung
  • eine solide Bauweise
  • Zuverlässigkeit und Langlebigkeit
  • einen hohen Anteil an Standardteilen und damit
  • einen einfachen Zugang zu Verschleiß- und Ersatzteilen



Wir begleiten Sie von der ersten Idee bis hin zur Produktionsreife.

Profitieren Sie von unseren Erfahrungen mit Maschinen verschiedenster Art aus den Bereichen Holzverarbeitung und Bürstenherstellung.

  1. Planung. Sie möchten ein spezielles Produkt herstellen, aber auf dem Markt gibt es keine Maschine dafür? Wir setzen uns mit Ihnen an einen Tisch und sammeln Ideen, machen Lösungsvorschläge und Entwürfe.
  2. Konstruktion. Ist die Idee im Kopf gewachsen, muss sie aufs Papier - oder besser gesagt ins CAD. Unsere Konstruktionsabteilung setzt die Entwürfe in fertigungsreife Zeichnungen um.
  3. Fertigung. Ein Großteil der Fertigungsteile wird direkt in unserer voll ausgestatteten Werkstatt hergestellt. Spezialkomponenten und Standardteile kommen von Partnern aus der Region. Mit Probeläufen unter Produktionsbedingungen stellen wir sicher, dass die Maschine nach Auslieferung ihren Zweck dauerhaft und zuverlässig erfüllen wird.

Anfrage zu Automatisierungslösungen (Filamentlader):

Anfrage

Über uns

Unser Unternehmen

Die WOMAtec Maschinenbau GmbH entsteht im Jahr 2015 aus dem Gebrauchtmaschinenhandel WOMA. Firmengründer Daniel Köhler handelt seit 2008 mit gebrauchten Maschinen für die Holzbearbeitung und die Bürstenindustrie. Zuerst werden nur Maschinen an- und wieder verkauft. Von Beginn an auf den internationalen Markt ausgerichtet entwickelt sich das Unternehmen schnell zu einem etablierten Dienstleister auch im Bereich Maschinenüberholung, Reparatur und Ersatzteile. Da war es zum Neumaschinenbau nur noch ein kleiner Schritt.

Fasziniert von der soliden Funktionalität alter Maschinen, greift Daniel Köhler in der WOMAtec Maschinenbau GmbH bewährte Technologien auf und entwickelt sie für den modernen Produktionsbetrieb weiter...

Über uns

Referenzen

Weltweit im Einsatz.



WOMAtec Maschinen kommen nicht nur in Deutschland und Europa zum Einsatz. Dank ihrer einfachen Bedienung, einem hohen Anteil an Standard-Komponenten sowie dem weitestgehenden Verzicht auf störanfällige Elektronikbauteile laufen WOMAtec Anlagen mittlerweile in Ländern wie Indien, Indonesien, Kanada, Südamerika und den USA.

Referenzen

Referenzen White Box

"You should be proud...

...of the machines you are building. This machine is world class. No one in the world makes a better machine. We have been in the brush industry for 40 years, and have never seen a machine as nice as this."

Brian M. Chaltry & Bob Duffrin, CMB Mfg LLC, Michigan / USA
- WOMAtec Strip Brush Machine SSB 1.0 -
